 锅炉火焰电视系统 >> 锅炉火焰电视系统
产品编号:
产品名称:
锅炉火焰电视系统
规  格:
产品备注:
产品类别:
锅炉火焰电视系统

   产 品 说 明

锅炉火焰电视系统

内窥式高温工业电视技术文本
●多规格内窥式 ●纯涡旋制冷风 ●蓝宝针孔镜头 ●超动态摄像机
●  自动保护功能 ●气动防回火门●退出故障显示 ●远程操作软件
●  数码温控显示 ●三级风路防尘 ●多级过滤系统●供计算机接口
1、针对不同规格窑炉炉墙厚度,本设备可配长、中、短三种基本内窥插入方式,在保证必须的观察角度下,避免了探头罩前端过多暴露,延长设备使用寿命,确保安全、稳定运行。
2、设备采用蓝宝石耐高温加长变焦针孔镜头,避免了早期内窥式产品摄像机被动前置带来的安全隐患,且针孔通光孔仅1.0mm,使炉膛开孔尺寸大大减小、降低能耗。
3、高温防护系统采用独特的进口涡旋制冷技术,并带有空气制冷调节阀,使自然压缩风冷却至接近冰点,长期提供致冷量,不耗电,免维护。
4、本设备选用超动态范围带强光抑制功能的摄像机,经过特殊高温老化设备再处理,并经改装后外接数控解码菜单及远程调节操作软件,即使在强逆光的情况下也能方便的获得清晰真实的图像效果。
5、防尘设计采用三路高压供气,一路在防护罩前端形成锥形高压风帘,第二路直接沿摄像机、镜头向前吹扫,第三路经炉壁预埋件环绕吹向炉膛,防尘。
6、四重自动保护功能:本设备在超温、停气、停电不需加UPS电源三种状态下,自动保护装置启动,探头将自动退离炉膛,同时防火钢片回位封死炉膛开孔,另有过载保护功能。
7、在处于自动保护状态时,现场及中控室分别设有不同故障警示灯,以方便工作人员及时判明故障原因,恢复正常生产。
8、根据不同工作环境温度,可以直观的在数码温控仪上设定相对准确的超温保护上限。
9、为方便调试、检修和小范围调整观察角度,可在中控室遥控操作,在计算计通过软件远程人工控制探头罩的进退;调节摄像机的各级功能菜单和镜头光圈的大小。
10、滤清系统采用多级自动精密CKD过滤器件,自动除水、除油,基本免于维护。
11、本系统设备备有视频计算机接口,可根据用户的需要,将图像接入电脑主机。

2.1高温一线通摄像机
带三档强光抑制、同轴视控功能
功    能:用于对现场运行工况的图像采集及信号处理,具有高解析度及防尘、防雨、耐高温的特点,具备电子快门选择、手动/自动增益控制、手动/自动白平衡调节等多种功能,适用于高亮度环境监视,并经过高温固化再处理及菜单解码遥控改装。真正实现远程调节摄像机菜单,使用操作人员在中控室就可以调节摄像机的内置参数。
特点:
采用独特的BMBTM*技术将强光完全或部分抑制
  • 三档BMB TM*效果可选
  • 高分辨率480线
  • 低照度0.001LUX(场累积)
  • 可调电子快门速度
  • 低照度下彩色再生技术提高色彩还原质量
  • 孔阑校正技术使图像边缘清晰
  • AC24V/DC12V自适应智能电源接口
*BMBTM是Honeywell开发的强光抑制技术的英文缩写
规格参数:
型号
DLD-LT10-02
传感器
SONY1/3英寸行间转移彩色CCD
有效像素
752(水平)*582(垂直)
制式
PAL制
扫描系统
625线隔行扫描
同步方式
内同步/外同步/线路锁定
水平分辨率
650线
视频输出
复合视频1.0Vp-p
信噪比
大于50dB(AGC OFF)
电子光圈
开/关
最低照度
正常:0.2LUX(F1.2,30IRE)/低照度:0.001LUX(场累积)
白平衡
自动跟踪/手动/自动/室内/日光灯
快门速度
1/50~1/100000秒(10步)
自动光圈镜头
自动电子光圈/视频/直流驱动
逆光补偿
开/关
强光抑制BMB
开/光(3档调节)
镜头接口
C/CS接口
电源
AC24V、DC12V自适应
功耗
最大6W
操作温度
-10℃~50℃
保存温度
-20℃~70℃
相对湿度
小于90%RH
外壳材质
铝合金
重量
440克
外型
68.4*51.0*148mm

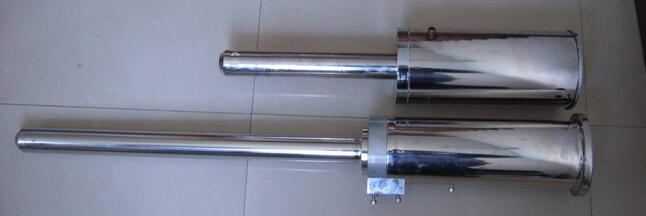

2.2摄像机探头保护罩
功    能:纯风冷涡旋致冷型摄像机探头保护罩,采用进口涡旋致设备,根据压缩空气压力、流量,能使自然环境进气的压缩空气冷却至冰点的冷却方式,使摄像机及高温针孔镜头具有在高温、正压、超强粉尘等恶劣环境下长期工作的性能。
技术参数:
长    度:650mm
直    径:φ60mm/54mm
窥    孔:1.6mm
净    重:4.5Kg
耐    压:0.8Mpa
环境温度:1800℃
安装方式:CS
水    管:M20*2
出 水 管:M20*2
进 气 管:M20*2
2.3高温针孔镜头
功    能:在压缩空气及探头罩的保护下,能进入炉内,观察炉内工件运行,火焰状况等,,端面采用蓝宝石镜片,前端仅1mm的针孔观察口,不易损坏,具有良好的耐高温特性,6mm的焦距范围使视野更加宽阔,远程调节光圈的大小更加方便。蓝色的\滤光片的自动插入使得镜头具有万倍的光控能力,完全中和水泥窑头发出的强烈黄光。还原窑炉真实图像。
变焦高温针孔镜头适用于1/3"格式的电视摄像机,当使用1/4"或1/5"格式的电视摄像机时达不到标称的视场角,当使用1/2"格式的摄像机配用时,电视图像略缺角。
技术参数:
长    度:330
直    径:φ25mm
相对孔径:1∶3.5
物    距:0.5 ~ ∞(定焦点)
视 场 角: 60°-90°
焦    距:4.0-20mm
光圈控制:远程电动控制(可选)
环境温度:-10℃ ~ +400℃
净    重:1.1Kg
光圈范围:F3.5 ~ F360
自动光补偿:1∶10000
自动光圈供电:直流9~12V  功耗:05W
测光方法:通过ALC电位器的设置可对输入信号进行从平均值(AV)到峰值(PK)间任意位置的检测
输入信号:视频信号或全电视信号
光圈控制精度:±20%
灵敏度调整:通过LEVEL电位器的高达到视频信号电平0.5~1.0Vp-p
输入阻抗:高阻抗
光圈变化全过程:约2秒
连接形式:CS座

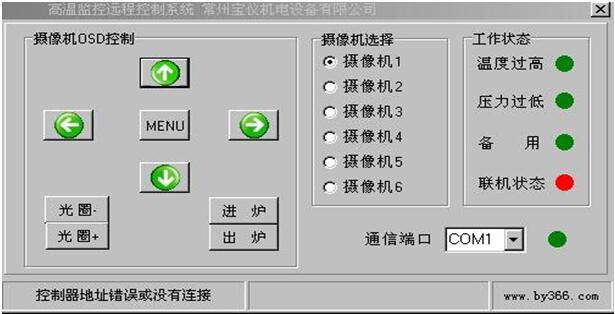

2.4远程操作控制软件(☆☆新增选配)
功    能:远程控制器软件是用来报警批示(包括超温、断水或断气)及视频信号处理的系统控制器,控制柜与软件通过USB线相连接,可以实时显示摄像探头的温度、并具有调节镜头光圈大小的功能,以及遥控调节高温彩色摄像机的各项功能菜单,如电子快门速度、增益控制、白平衡、电子亮度控制、三元色成像等。此功能方便用户无需打开摄像机探头罩,远距离即可调整出满意彩色图像。
软件只需要安装在一台电脑主机上既可,省去早期工业电视必需依靠现场手动调节的困难和额外另加模拟操作器的麻烦.

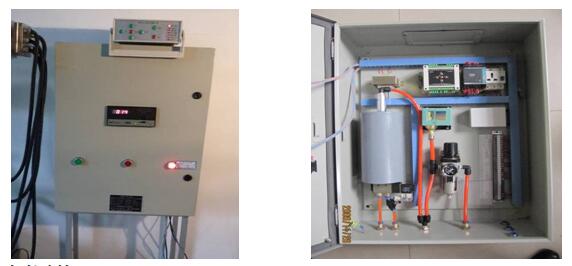

2.5电气控制柜
    功    能:含摄像机通讯解码控制器(☆☆新增选配)、温控仪、压力开关、精密过滤压力仪等,控制摄像系统安全、正常工作,不致损坏整套系统的任何部件。电气控制柜用来完成整套系统的电气控制,该装置将在镜风、吹扫风、基板防尘风或冷却水压力低及摄像探头温度高等三种状态下,发出“退出”指令给执行机构,使摄像探头及时退出高温区,并发出相应报警信号,可按用户的要求进入DCS系统,待系统恢复正常工作状态后,自动将摄像探头伸入到监视点工作。 系统具有手动/自动两种工作状态。
    技术参数:
    输入电源:220VAC/50Hz
    功    率:80W
    环境温度:-10℃∽+75℃
    净    重:20Kg
外型尺寸:700*500*200mm
厚    度:1.5mm
防护等级:IP55

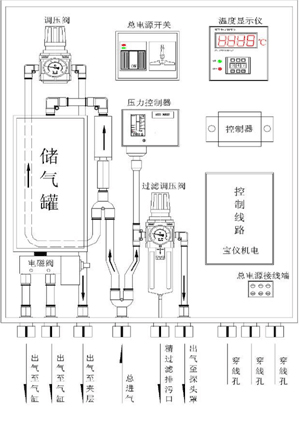

2.6水气控制柜
功    能:水气控制柜用来调整处理镜风、吹扫风或冷却水,确保摄像探头在保护动作时能及时退出高温区。
技术参数:
外形尺寸:1000*280(mm),   Φ200mm
管道接口:G1/2″
水    压:0.1∽0.4Mpa
气    压:0.1∽0.4Mpa
耐    压:0.8Mpa
触头功率:10W
控制方式:下限控制
环境温度:-10℃∽+75℃
净    重:15Kg
防护等级:IP65

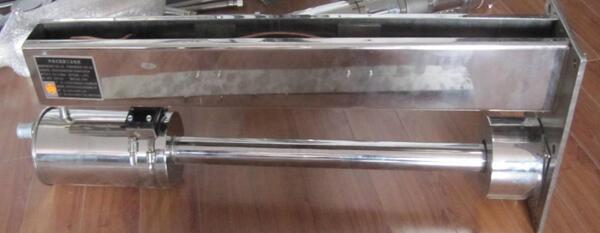

2.7执行机构
   功    能:停电、停气、超温时能自动退出。通过耐高温气缸传动,没有电动部件,仅由二根铜管连接,结构紧密、精工制作,即使在高粉尘的环境中长期使用,也能使探头罩平稳自如进出炉膛。
工作压力:0.15-1.0Mpa
耐    压:1.5 Mpa
活塞速度:500-50mm/s
使用寿命:≥600Km
行    程:330mm
全程时间:5s
净    重:30Kg
外形尺寸:1150mm(L)*360mm(W)*220mm(H)

2.8不锈钢软管
功    能:用于冷却介质管道与摄像探头之间的软连接,具有耐高温、高压的性能。
技术参数:
公称通径:DN12
公称压力:2.5Mpa
长    度:2000
弯曲半径:R50mm
净    重:1.2Kg
2.9预冷却炉壁安装基板、探头罩外护套
               功能:预埋于炉壁处,用于预冷却及固定自动退出装置、探头罩,特制耐火陶瓷管,保证针孔镜头在炉内安全运行,当探头罩退出时,联动气缸推动自动门帘阻挡炉内飞溅物侵入镜头内。(为了得到最佳观察视角,具体安装角度由订货方确定安装角度,并通知我方。)
3.9-1:开孔固定基板
为了使本设备具有最佳的视角范围,请选择理想的安装角度及位置;为了使本设备长期正常可靠的工作,请选择合适的压缩空气、正确的安装与维护。
设备基板的安装与固定:
用户必须对加热炉壁上开安装孔,按照附图中提供的炉壁套尺寸,选择最佳观察炉内目标位置开孔,炉墙开孔为¯100mm,开孔中心线方向正对需要观察的目标物体,孔深250mm;如果壁厚超过250mm,则向炉内开80º。再将安装基板焊接到炉壁上,要求两侧满焊,同时用耐火泥将炉壁孔与钢管之间的间隙封好。并保证其下沿与观察孔中心距离不少于110mm,上沿与观察孔中心距离不少于270mm,左右两边沿与观察孔中心距离不少于165mm,最理想基板的安装空间在开孔口中心500mm为半径的范围内应无任何障碍物。
倾斜角度根据现场需观察目标方向确定
2.10涡旋制冷管
   功    能:制冷管是一种高效、可靠、经济的制冷装置,它所使用的动力源为压缩空气,可以将38℃的压缩空气冷却至接近冰点,SDAR-30冷却系统可在高温,恶劣的环境:如水泥、钢铁等诸多重工业工作的仪器仪表提供冷量。在高温、多灰尘的恶劣环境中使用摄像监视设备时,本制冷器是保持摄像机连续工作的最佳设备。
技术特点:
能连续提供冷量
无任何电气连接件,运行的唯一要求就是提供清洁的压缩空气
无机械运动部件
不需要进行设备维修
部件本体由不锈钢制成,美观、耐腐蚀
体积小,重量轻(仅250g),安装方便
附表:SDAR-30/0.6微型制冷器性能表(理论值):

进气压力
Mpa
空气流量
m³/h
制冷温差
制冷量
W
备注
0.1
22.7
14
69

0.2
32.8
19
161

0.3
42.2
23
244








工作原理示意图如下
压缩空气在经过涡流管时,以高速旋转的方式流向一方,在这股气流运动过程中,外层的空气会发热,与之相反的是,内层的空气会变冷,(冷热度与流速成正比),运动至一端时冷气回沿着涡流的中心反向回流,形成制冷源。

供货清单
型号:DLD-LT10B
序号
设备名称
规格型号
 单位
数量
备注
01
高温彩色摄像机
DLD-LT10-02
1
德力达电子
高温针孔镜头
DLD-LT10-03
1
德力达电子
02
涡旋制冷管
SDAR3/0.6
1
德力达电子
高温探头保护罩
DLD-LT10-01
1
德力达电子
03
执行机构
DLD-LT10-07
1
德力达电子
高温传动装置
DLD-LT10-04
1
德力达电子
防回火装置
DLD-LT10-05
1
德力达电子
04
不锈钢软管
RG-23-5
1
德力达电子
05
电气控制柜
DLD-LT10-06
1
德力达电子
精密油水过滤器
GL2358
1
合资
PLC
SM200
1
合资
电接点压力表
DJ331
1
国产
温度控制器
XMT1001
1
德力达电子
06
预冷却安装基板
DLD-LT260
1
德力达电子
07
专用高温电缆

1
德力达电子
08
信号传输器(摄像机遥控器)
PINK-T/R
2
德力达电子
09
主控室进退装置控制盒
ND-LT10J-08
2
德力达电子
10
液晶彩色监视器
22寸
1
含吊架
