 高炉风口成像系统 >> 高炉风口成像系统
产品编号:
产品名称:
高炉风口成像系统
规  格:
产品备注:
产品类别:
高炉风口成像系统

   产 品 说 明

高炉风口成像系统技术方案描述

1、概述

DLD-GL20型高炉风口工业电视系统是一种安装在高炉风口上的专用监测设备。它直接安装在高炉风口观察孔处,对高炉风口内的喷煤粉状况、烧结状况及燃烧状况进行实时监控,在控制室的监视器上就能随时对高炉任意风口内的工况进行实时观察。当风口出现异常情况时本系统能够实时监控并进行录像,以提示操作人员对风口进行处理,避免事故的发生,这对高炉炉况的控制、避免发生安全事故、确保生产的顺利进行具有重要意义。本系统具有图像清晰、性能稳定、维护简便的特点。

2、特征

1). 本装置对高炉所有风口内的燃烧状况、烧损状况、喷煤粉状况进行实时监控。

2). 现场或控制室均能监控。

3). 控制室能随时对高炉任意风口进行查看。

4). 对监视的风口出现异常能够实时监控、录像、提示控制人员对风口及时处理。

5). 能够查找72小时内所有风口工作现状,以便对风口异常情况进行处理,提供真实状况。

6). 为管理者和技术人员及时处理和解决问题提供准确的判断依据。

7). 摄像机防护套线缆、气路均选用快接接头,可快速拆装,方便维护,若甲方不方便提供气源的情况下,系统具备免气源吹扫也能正常稳定工作。

8).本系统配置一台视频监控测试仪,方便各个风口图像质量调整。

3、系统供货清单(20个风口配置

序号

名称

型号及规格

单位

数量

备注

1

风口帽

 甲方提供风口帽尺寸

20

天津德力达

2

风口摄像仪防护套

DLD-GL20-01

20

天津德力达

3

专用高清摄像机

DLD-GL20-02

20

天津德力达

4

专用高清镜头

DLD-GL20-03

20

天津德力达

5

专用耐高温线缆接头

风口专用(4芯10米)

20

天津德力达

6

风口现场接线箱

DLD-GL20-JXX

10

天津德力达

7

风口中继箱

DLDD-GL20-ZJX

2

天津德力达

8

19英寸标准机柜

600X600X1600

1

天津德力达

9

彩色液晶显示器

32寸液晶

1

AOC

10

工控机

主流配置,CPU双核2.6,内存2G DDR,硬盘500G SATA,集成显卡

1

国产研华

11

风口成像温度趋势分析软件

ND-GL20-4.0R

1

天津德力达

12

光端机及电源

VT16V+5V4A

2

天津德力达

13

4路尾纤盒

4口

2

天津德力达

14

1KVA净化稳压电源

1KVA

1

易事特

15

电源线

RVV2*1.0

500

国产

16

视频电缆

SYV-75-5-3

300

国产

17

4芯单模光缆

GYTA-4D

500

扬州赛格

18

附件

AF-20-02S

1

天津德力达



4. 各部分的名称和功能

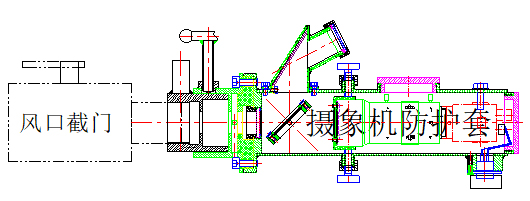

1).前端摄像仪组件:

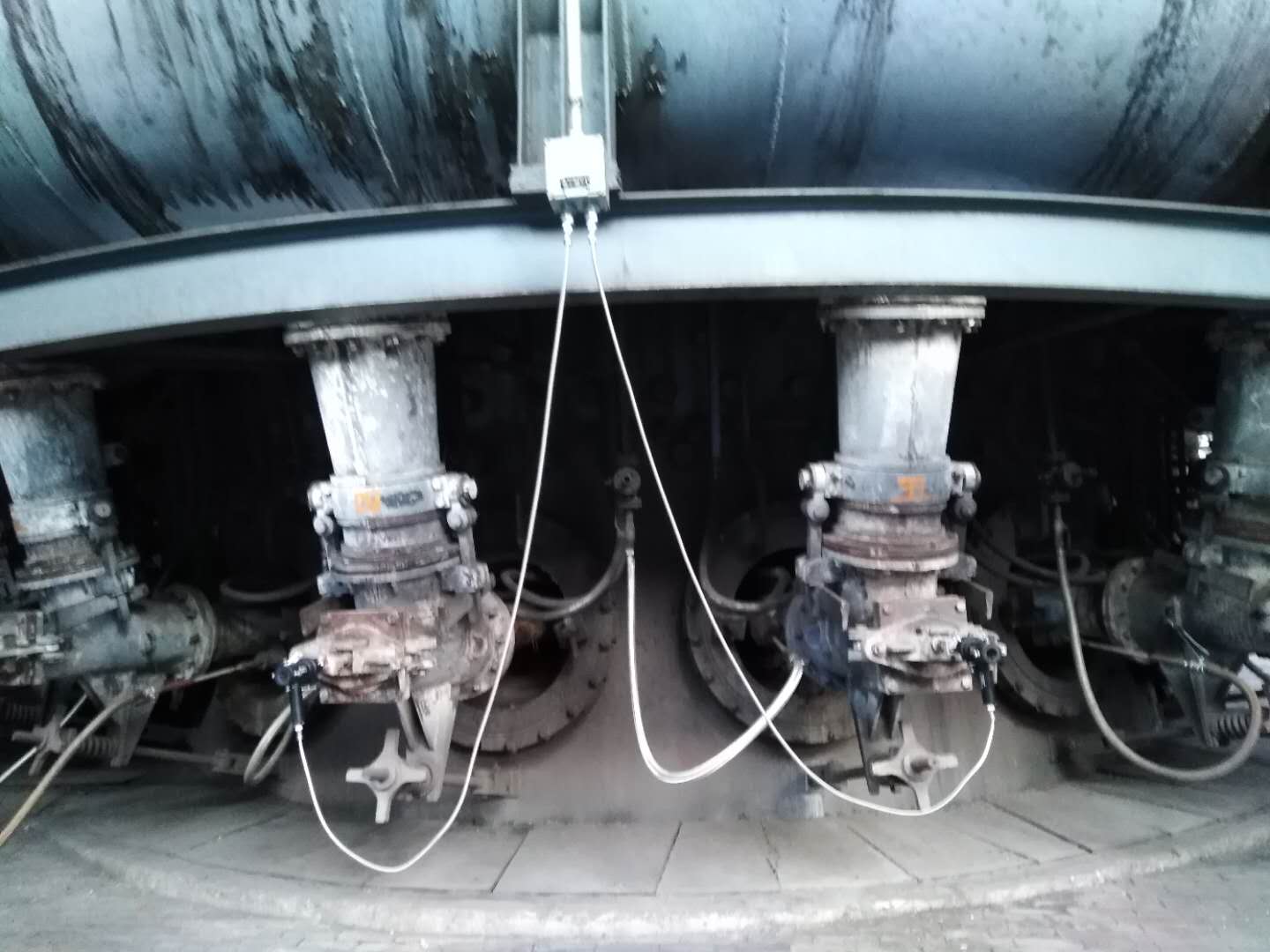

本设备安装在高炉风口的风口帽前,通过风口帽的玻璃孔,采集风口内工作情况。安装在风口截止阀前端的风口帽接头,具有图像调中功能。安装在风口帽接头上、风口帽前端的光路分配器,具有连接、分路、半透镜调整功能。安装在光路分配器后端的摄像机防护套,具有在不影响操作人现在直接观察的情况下,连续采集风口内的图像。安装在防护套下端的线缆连接器,具有快速插拔功能。

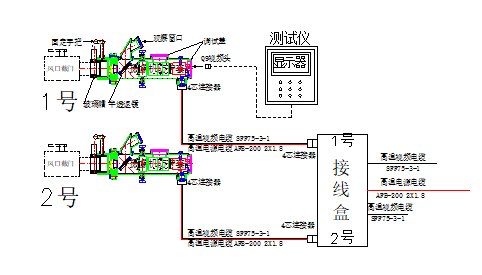

2).风口现场接线箱:

本设置安装在高炉两风口之间的上方平台位置。接线箱下端留有进线孔及出线口连接器插座,一箱可接两套风口摄像仪。具有安装、使用、调试方便功能。

3).风口中继箱:

风口中继箱内装开关电源、电源控制箱、电源插座排、光端机(发)、尾纤盒。其目的,一是接主控室机柜220V电源,供20个风口接线箱12V电源;二是接20个风口接线箱内的20个视频信号,经光端机(发)用光缆输送到主控室机柜内。 起乘上起下的功能。

4).主控室机柜:

该柜内装有总电源控制箱、电源插座排和光端机(收)、尾纤盒、画面处理器。其目的,一是收、发、处理系统总电源;二是收、发、整理系统26路视频信号处理分配到监视器和硬盘录像机视频接口。

5). 监视器:

监视器安装在主控室电视墙上,实时监视高炉20个风口画面。

6).工控机+显示器

 工控机放在主控室控制台下,显示器及键盘在主控室控制台上。其功能是对高炉20个风口画面循环备份(录制)。同时对20个风口的温度趋势进行软件分析。

7). 视频监控测试仪

  该测试仪具有LCD屏幕,电池电量实时显示,设备轻巧。由于高炉风口数量20个,拆装及更换时有发生,画面时有调整,该测试仪为现场风口摄像仪画面及时调整最佳图像,提供最便利的工具。

8). 净化稳压电源

APC系列净化交流稳压电源是采用正弦能力分配之原理研制的交流稳压器。本机采用大功率重负滤波器,可抑制电纲中高能量的尖峰电压及各种噪声干扰,输出纯净的正弦波。

5、系统技术参数

项    目

参                 数

使用温度

摄像仪防护套

≦180℃

现场接线箱

≦50℃

供电要求

电    源

AC220V  50Hz

功    率

<1000w

摄像机指标

分辨率

600线

信噪比

52db

镜头

焦距

1.6mm

视场角

对角线4°

电缆配置

高温电源电缆

AFB-200 2x1.8

高温视频电缆

SFF75-3-1

四路单摸视频光缆

GYTA-4B1

6、安装说明

(一)、 前端摄像仪组件安装说明

(1)更换风口帽接头

初次安装风口摄像仪,必须将原风口帽接头拆除,更换乙方提供的专用的风口帽接头及风口帽,将原玻璃片安装在新风口帽上。

 (2)风口摄像仪防护套安装:

将固定手把旋转退后,防护套与风口帽接头套上,再将固定手把旋转紧固好。以后,更换清扫风口玻璃片时,再将固定手把旋松拆卸,装上旋紧即可。

  (3): 风口摄像仪防护套安装使用:

在更换风口帽接头后,安装使用风口摄像仪防护套,就会变得简单、方便、明快了,只要将风口摄像仪防护套套在风口玻璃帽上锁上即可。人可从光路分配器观察口直接观察到风口内的工作状况、也可通过监视器观察到风口内的工作状况。

如重复安装时,风口画面在监视里出现跑骗,打开调试盖,接上测试仪,监控画面,用手微动一下防护套外的调整螺丝即可。

(二)、风口现场接线箱安装说明

(1) 在两风口之间的上方平台的位置。

(2)可用螺栓或直接与平台钢结构焊老

(三)、风口中继箱的安装说明

(1) 风口中继箱安装在风口平台进出口工作间里,固定好。

(2) 内装开关电源、电源控制箱、电源插座排、光端机(发)、尾纤盒。

(3) 26路风口接线盒线缆和主控室机柜来的线缆一并作到箱内。

(四)、主控室机柜安装说明

(1) 风口机柜安装在高炉主控室甲方指定位置上,固定好。

(2) 内装总电源控制箱、电源插座排和光端机(收)、尾纤盒、画面处理器等。

(3)  中继箱来的线缆和主控室监视设备有的线缆一并作到箱内。

(五)、主控室设置安装说明

(1)监视器(大屏幕)安装在主控室电视墙上,实时监视高炉26个风口画面。

(2)硬盘录像机放在主控室控制台下,显示器及键盘在主控室控制台上  。

(3)净化稳压电源 放在机柜下方。

(六)、系统线路的安装说明

 由乙方在设备到位、走线槽(管)做完后,方可按《布线示意图》穿(放)线到位。

(七)、视频监控测试仪使用说明

(1)视频监控测试仪是为方便地解决现场每个风口画面的调整用的显示器。

(2)当风口图像调整时,将视频监控测试仪与现场风口摄像仪接口(有电时,直接视频口)对接,即可观的显示器对现场风口摄像仪焦距,光圈,画面大小及图像偏离进行手动微调。

三、双方工作职责及验收

(一)甲方分工和责任

1.负责提供现场所需的镀锌钢管。

2.为保证乙方在甲方现场工作顺利进行,为乙方人员进出厂区提供办理证件的便利,并指定专人做好现场配合;

3.向乙方进入甲方生产现场作业人员进行安全教育。

(二)乙方分工和责任

1.按合同规定时间,保质保量的向甲方提供设备,并负责整套设备的安装和技术支持。

2.负责向甲方提供设备安装资料:包括设备系统图、气路原理图、电气接线图、装箱清单、产品合格证以及设备用户手册。

3.配合甲方做好设备的检查和验收工作。

四、质量保证及售后服务

1.供方按技术协议要求和所签供货合同保质、保量、按期提供系统全套设备。

2.交货地点:福建泉州闽光钢铁有限公司仓库

3.运输方式:汽运

4.供方负责对所供设备安装并进行调试。

5.供方保证设备工作稳定。

6.供方负责免费现场培训操作人员。

7.供方负责所供设备的保修,系统调试开通并验收合格后免费保修期为12个月(人为损坏除外),并负责终身有偿维修服务。

8.在设备保质期内,如发生设备问题,在接到用户通知1小时内响应并48小时内派员到现场解决,凡属质量问题的部件,予以免费更换或维修。
