 精炼炉高温工业电视系统 >> DLD-JL10A型精炼炉(VD/RH)监控系统
产品编号:
产品名称:
DLD-JL10A型精炼炉(VD/RH)监控系统
规  格:
产品备注:
产品类别:
精炼炉高温工业电视系统

   产 品 说 明

DLD-JL10A型精炼炉(VD/RH)监控系统

DLD-JL10A型精炼炉(VD/RH)监控系统,是真空罐冶炼的专用监视设备,具有技术先进、图像清晰、防护可靠、操控便利、维护便捷和性能稳定的特点,适用于各种精炼炉在生产过程中对炉内工况的监控。对提高工艺过程控制水平、保证钢水质量具有重要意义。

◆ 系统构成

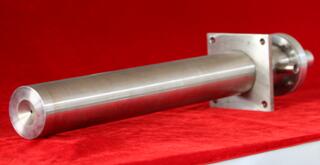

  该系统主要由高温防护套总成(包括数字摄像机、专用镜头和控制单元等)、炉体安装底座、现场控制箱、气体过滤装置、桌面控制盒、监视器、净化稳压电源及安装附件组成。如右图所示:

◆ 主要功能

1. 实时监控精炼炉钢包内的工艺状况;

2. 实时监测钢包内钢水液面状况,包括液

面高度和温度的变化情况;

3. 实时监测钢包内保温层的侵蚀情况

◆ 技术特点

1.图像清晰、性能稳定;

2.防护可靠,确保画面清晰;

3.采用远程控制技术,便于设备调试与维护;

4.适用于各类精炼炉的工况监控。

◆ 主要参数

   项     目

参                  数

耐热温度

炉内温度

1800℃

环境温度

80℃

氮气要求

入口压力

0.40~0.8 MPa

入口温度

0-40℃

氮气流量

0.5 M³/min

冷却水

流 量

1M³/h

压 力

0.3-0.4 MPa

供电要求

电   源

110/220VAC, 50/60Hz

功  率

<500 W















◆ 设备安装
