 连退炉高温工业电视系统 >> 连退炉高温工业电视系统
产品编号:
产品名称:
连退炉高温工业电视系统
规  格:
产品备注:
产品类别:
连退炉高温工业电视系统

   产 品 说 明

1.概述

全自动保护型连退炉高温摄像系统是我公司针对密封要求高的炉型设计开发出的新一代高温监控系统。由于技术原因,目前市场上几乎全部采用固定或者手动插拨密封型高温探头套,劳动强度大且有重大安全隐患,安装维护过程中极易发生安全事故;遇到现场出现异常,设备使用过程中设备超温时只能报警无法保护摄像镜头。本系统设备在检测到内套温度异常或供气气压异常时可自动退出炉膛,同时气动球阀自动关闭且将摄像机与炉内高温区隔离,从而保障设备和人员安全。

连退高温监控系统是专业用于特种密封要求高环境的监视设备。核心成像技术采用进口机芯,成套设备采用全封闭防水、防尘、耐高温摄像探头,可从炉顶或者侧面安装,高清摄像机拍摄图像清晰;摄像探头采用了气动球阀和密封环双重密封保护方式,生产过程中可以随时进行设备维护。采用水冷和氮气(或其它惰性气体)保证摄像头在高温、高压、高尘、潮湿的炉内稳定地在线工作。设备在超温、停水、停气、停电的情况下,自动报警自动退出自动关闭球阀,有效的保护设备不被烧坏,提高设备的使用寿命,节约生产成本。

本设备在各类真空密闭型窑炉中投入使用,能清晰摄录下工件的运行状态。

技术特点:

1、双缸全自动保护,维护方便。

2、自动退出劳动强度低,隔离煤气源,保障人员和设备德安全。

3、图像清晰。

1.系统特点

气缸一体化传动设计,摄像机内置于气缸推标上中,特别适用于密封要求高的密封高温工况。

采用气动球阀密封,安全可靠,彻底杜绝安全事故。

系统在正常工作条件下能够24小时连续工作,使用寿命可达5年以上。





2.系统主要技术参数

 2.1摄像主要性能及指标

使用范围:该设备是专业用于高炉炉顶特种环境的监视设备。

l  使用条件:炉内温度≤1800℃

l  环境温度:自动退出装置≤90℃,控制系统≤70℃

l  供    气:压缩氮气,入口管径G1/2” 管路管径G1”

l  技术参数:供电220V 50Hz

              消耗功率<120W

              供气要求,压力0.2-0.7Mpa

                        流量0.1>0.4M³/Min

                        入口温度≤35℃

              供水要求,压力0.4-0.8 Mpa

                        流量30升/分

                        入口温度≤35℃

l  镜    头:针孔镜头。

l  图像指标:分辨率≥1200线

l  最低照度:0.0003Lux

l  信噪比≥50db

l  视频电缆SYV75-5-2

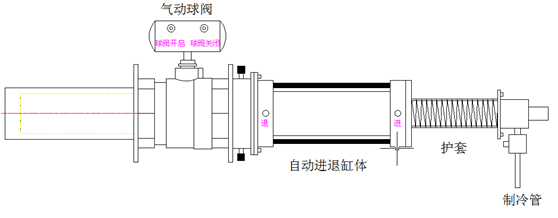

3.双缸全自动主体外形图





                    连退双缸全自动高温监控系统设备表(DLD-LT10ZK)



设备及部件名称

规格型号

单位

数量

生产厂家

1

高温防护套总成

DLD-LT10ZK-01

1

天津德力达

2

自动伸缩气缸

 DLD-LT10ZKQG-02

1

天津德力达

3

特种摄像机

DLD-LT10ZK-03

1

天津德力达

4

特种高温镜头

DLD-LT10ZK-04

1

天津德力达

5

自动伸缩气缸

DLD-LT10ZK-05

1

天津德力达

6

气动密封球阀

DLD-LT10ZKQF

1

天津德力达

7

现场控制箱

DLD-LT10ZKXK

1

天津德力达

8

安装基板法兰

DLD-LT10ZKFL

1

天津德力达

9

远程控制盒

DLD-LT10ZKYK

1

天津德力达

10

视频电缆

SYV-75-5

100

国产

11

电源电缆

RVV2*1.0

100

国产

12

高温高压金属软管及配套安装附件



1

天津德力达

13

专用监视器及吊架

32

1

三星
