DLD-GL90高炉炉内红外热成像仪系统

◆产品介绍

DLD-GL90型高炉炉内红外热成像仪系统是我公司研发的用于监控炼铁厂高炉炉内工况的专用设备，通过该系统，操作人员能在控制室内实时监控布料器运转情况、料面分布情况、料面高度变化、炉壁烧损情况、煤线或矿线卡料情况、煤气流分布状况，并及时发现炉料粘接情况；通过配套软件，能测量料面温度并进行数据分析，形成各种温度分布曲线。该系统具有像清晰、性能稳定、在线维护的特点，当系统的冷却气、冷却水或探头内的温度超过45℃时，系统会现场及主控室自动报警，同时配备的活塞气缸将热成像仪及红外镜头自动退出，保障设备现场的使用安全。

◆ 系统构成

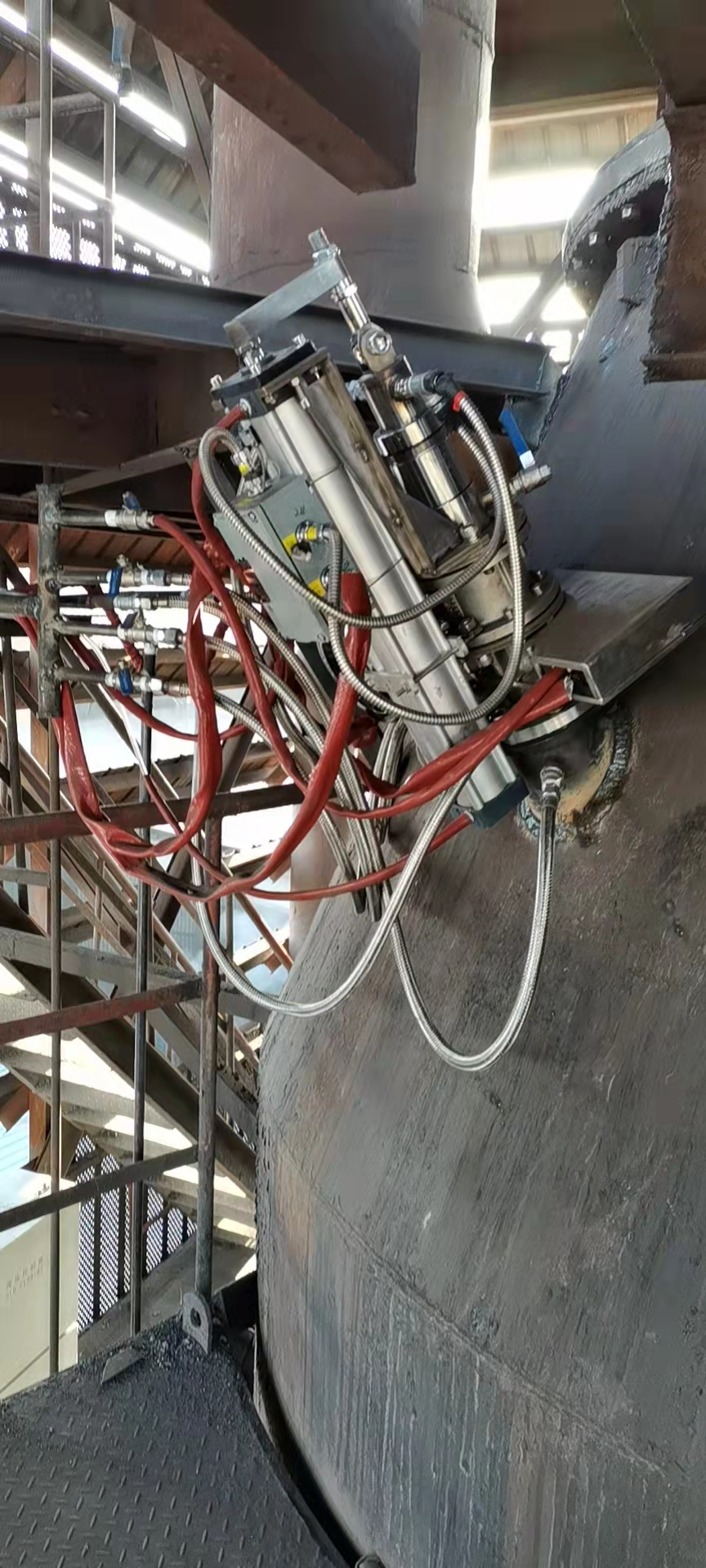

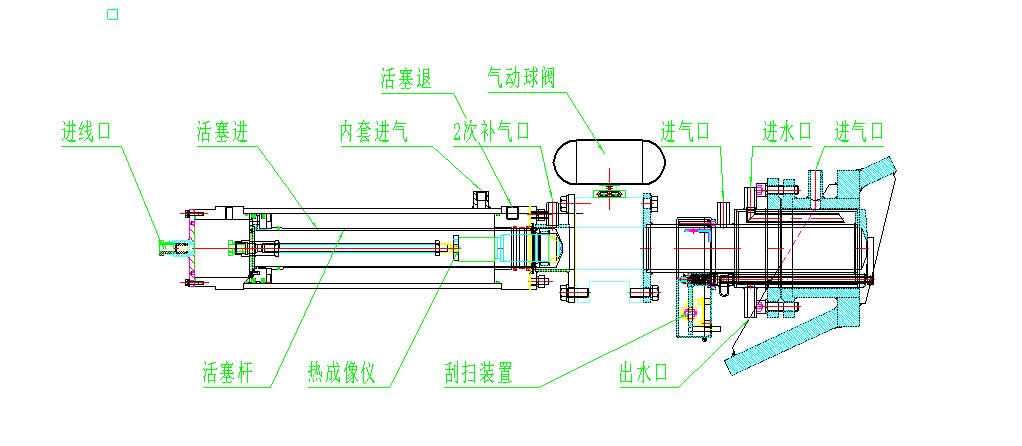

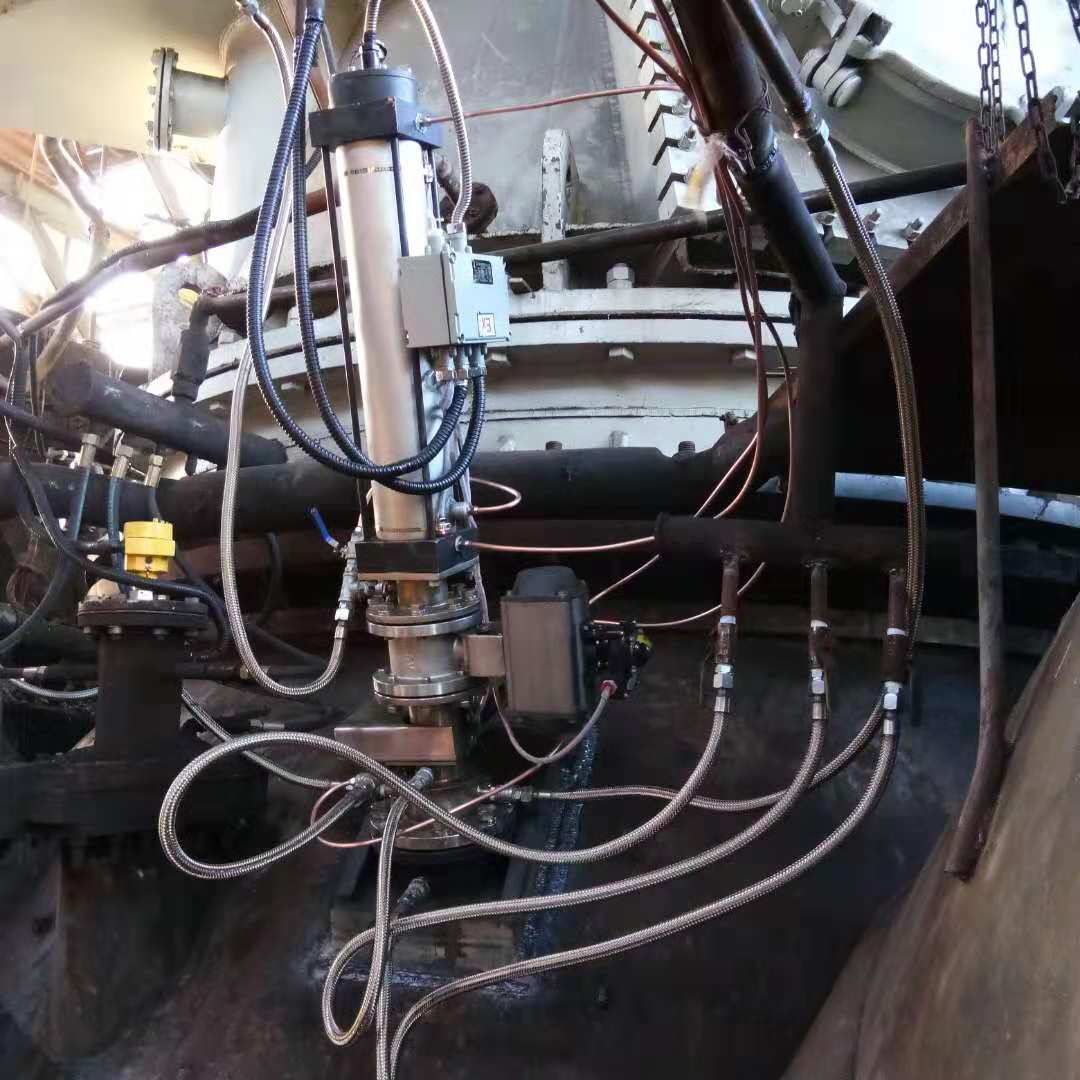

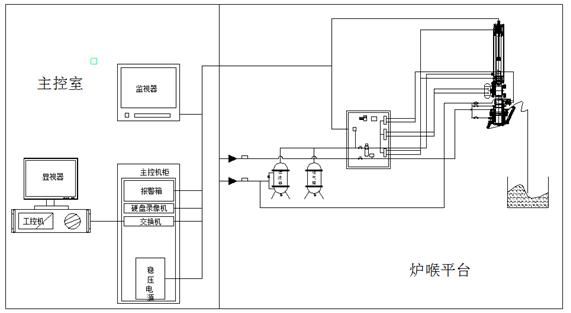

主要由热成像仪防护装置、红外热成像仪和专用针孔镜头、安装导管、现场PLC控制箱、气体过滤器、氮气自动调节装置、PC工控机、图像温度分析软件、工业显示器、控制机柜、光纤收发器、监视器、报警控制器以及UPS净化电源等组成。

◆ 主要功能

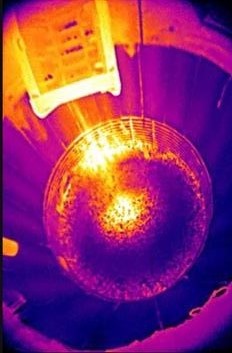

1.实时显示炉内布料器运转情况、气流分布情况、料面分布情况、料面高度变化和炉壁烧损等情况。

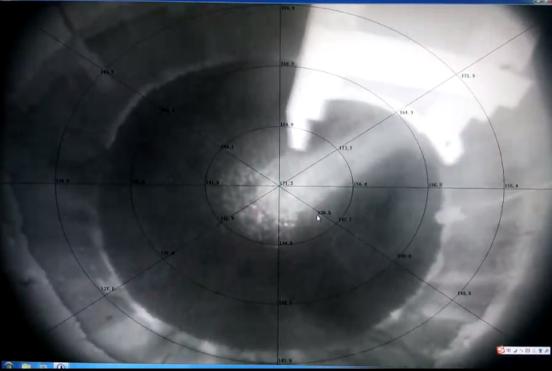

2.利用视频分析处理软件能进行视频数据分析，在显示器上能显示温度分布和温度值等。

3.能进行料面温度和炉壁温度的测量。

4.当冷却介质供应异常时，系统能自动报警并同时退出炉内。

5.视频及其分析数据可自动存储，并能进行回放。

6.系统自带手动及自动定时清灰刮扫功能。

◆ 技术特点

1．画面清晰，能实时监控炉内工况：如布料器运转情况、料面分布情况、料面高度、

炉壁烧损情况、煤气流分布状况，并及时发现炉料粘接情况。

2．采用红外技术，分辨率高、视场角大、测温准确，精度达 ±2％。

3．通过专用视频分析软件，能对视频进行分析和处理,实现视频监控智能化。

4. 镜头前端靶面6mm，窗口不结灰，大大降低镜头被崩料打碎概率，并可实现设备自动刮扫与自动进退。

5. 行程只有1400mm，便于安装与维护。
